基于k8s中cni插件calico网络原理使用总结
1.实验环境

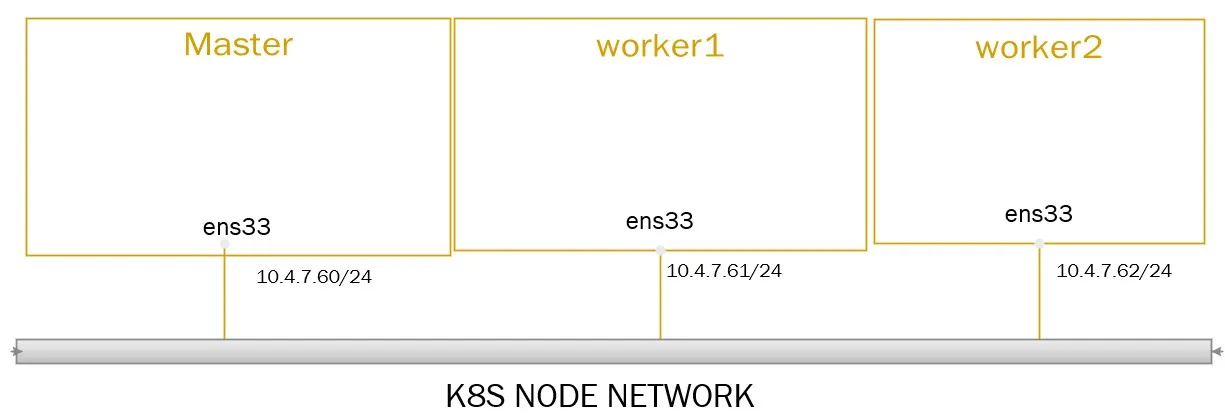

2.实验整体拓扑

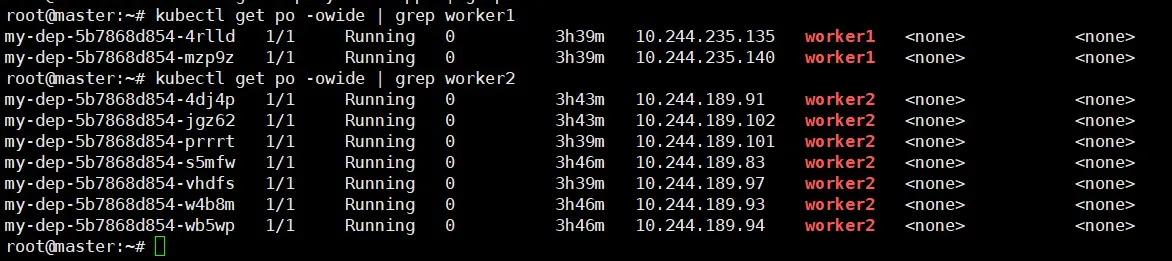

3.部署一个deployment
问题1
pod的ip从哪里来？
由kube-controller-manager来分配。
root@master:~# cat /etc/kubernetes/manifests/kube-controller-manager.yaml | grep cidr
- --allocate-node-cidrs=true
- --cluster-cidr=10.244.0.0/16问题2

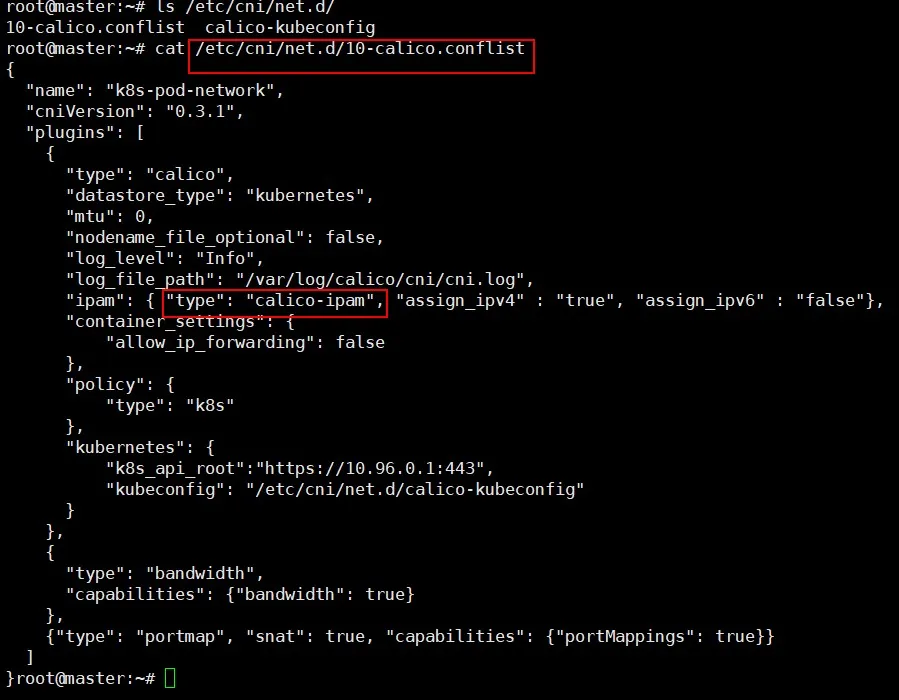

如何确定集群上正在使用的cni网络插件?
在master节点上查看
问题3
在k8s中，docker 使用的是bridge（网桥）模式，并且始终处于Down状态，那么calico使用的也是网桥模式码？
使用ip -d a可以查看网卡模式.
calico使用都是vxlan技术。
root@master:~# ip -d a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 promiscuity 0 minmtu 0 maxmtu 0 numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:30:56:5c brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 46 maxmtu 16110 numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet 10.4.7.60/24 brd 10.4.7.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe30:565c/64 scope link
valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
link/ether 02:42:97:3a:db:c3 brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 68 maxmtu 65535
bridge forward_delay 1500 hello_time 200 max_age 2000 ageing_time 30000 stp_state 0 priority 32768 vlan_filtering 0 vlan_protocol 802.1Q bridge_id 8000.2:42:97:3a:db:c3 designated_root 8000.2:42:97:3a:db:c3 root_port 0 root_path_cost 0 topology_change 0 topology_change_detected 0 hello_timer 0.00 tcn_timer 0.00 topology_change_timer 0.00 gc_timer 102.44 vlan_default_pvid 1 vlan_stats_enabled 0 vlan_stats_per_port 0 group_fwd_mask 0 group_address 01:80:c2:00:00:00 mcast_snooping 1 mcast_router 1 mcast_query_use_ifaddr 0 mcast_querier 0 mcast_hash_elasticity 16 mcast_hash_max 4096 mcast_last_member_count 2 mcast_startup_query_count 2 mcast_last_member_interval 100 mcast_membership_interval 26000 mcast_querier_interval 25500 mcast_query_interval 12500 mcast_query_response_interval 1000 mcast_startup_query_interval 3124 mcast_stats_enabled 0 mcast_igmp_version 2 mcast_mld_version 1 nf_call_iptables 0 nf_call_ip6tables 0 nf_call_arptables 0 numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
4: cali64bc2599f1b@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default
link/ether ee:ee:ee:ee:ee:ee brd ff:ff:ff:ff:ff:ff link-netnsid 0 promiscuity 0 minmtu 68 maxmtu 65535
veth numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet6 fe80::ecee:eeff:feee:eeee/64 scope link
valid_lft forever preferred_lft forever
5: cali186813c9403@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default
link/ether ee:ee:ee:ee:ee:ee brd ff:ff:ff:ff:ff:ff link-netnsid 1 promiscuity 0 minmtu 68 maxmtu 65535
veth numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet6 fe80::ecee:eeff:feee:eeee/64 scope link
valid_lft forever preferred_lft forever
6: calia0e2fa62436@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default
link/ether ee:ee:ee:ee:ee:ee brd ff:ff:ff:ff:ff:ff link-netnsid 2 promiscuity 0 minmtu 68 maxmtu 65535
veth numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet6 fe80::ecee:eeff:feee:eeee/64 scope link
valid_lft forever preferred_lft forever
7: calia67de3f32d9@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default
link/ether ee:ee:ee:ee:ee:ee brd ff:ff:ff:ff:ff:ff link-netnsid 3 promiscuity 0 minmtu 68 maxmtu 65535
veth numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet6 fe80::ecee:eeff:feee:eeee/64 scope link
valid_lft forever preferred_lft forever
10: vxlan.calico: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default
link/ether 66:4f:26:ae:af:db brd ff:ff:ff:ff:ff:ff promiscuity 0 minmtu 68 maxmtu 65535
vxlan id 4096 local 10.4.7.60 dev ens33 srcport 0 0 dstport 4789 nolearning ttl auto ageing 300 udpcsum noudp6zerocsumtx noudp6zerocsumrx numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535
inet 10.244.219.64/32 scope global vxlan.calico
valid_lft forever preferred_lft forever
inet6 fe80::644f:26ff:feae:afdb/64 scope link
valid_lft forever preferred_lft forever问题4
pod通信网口和woker网口之间有什么关系？
worker1:

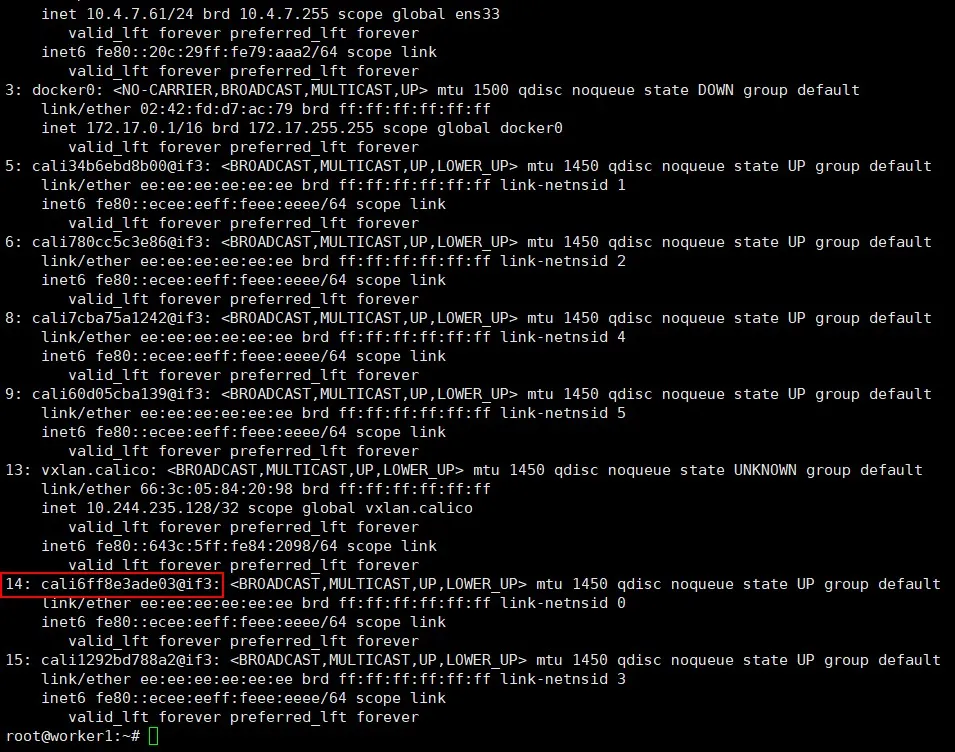

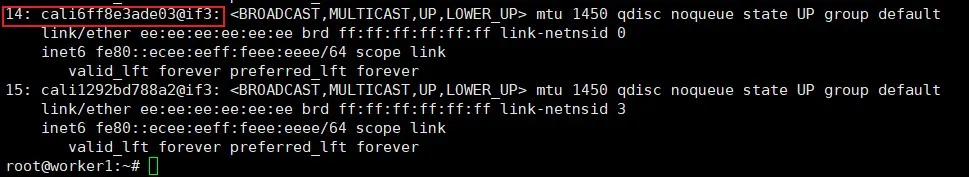

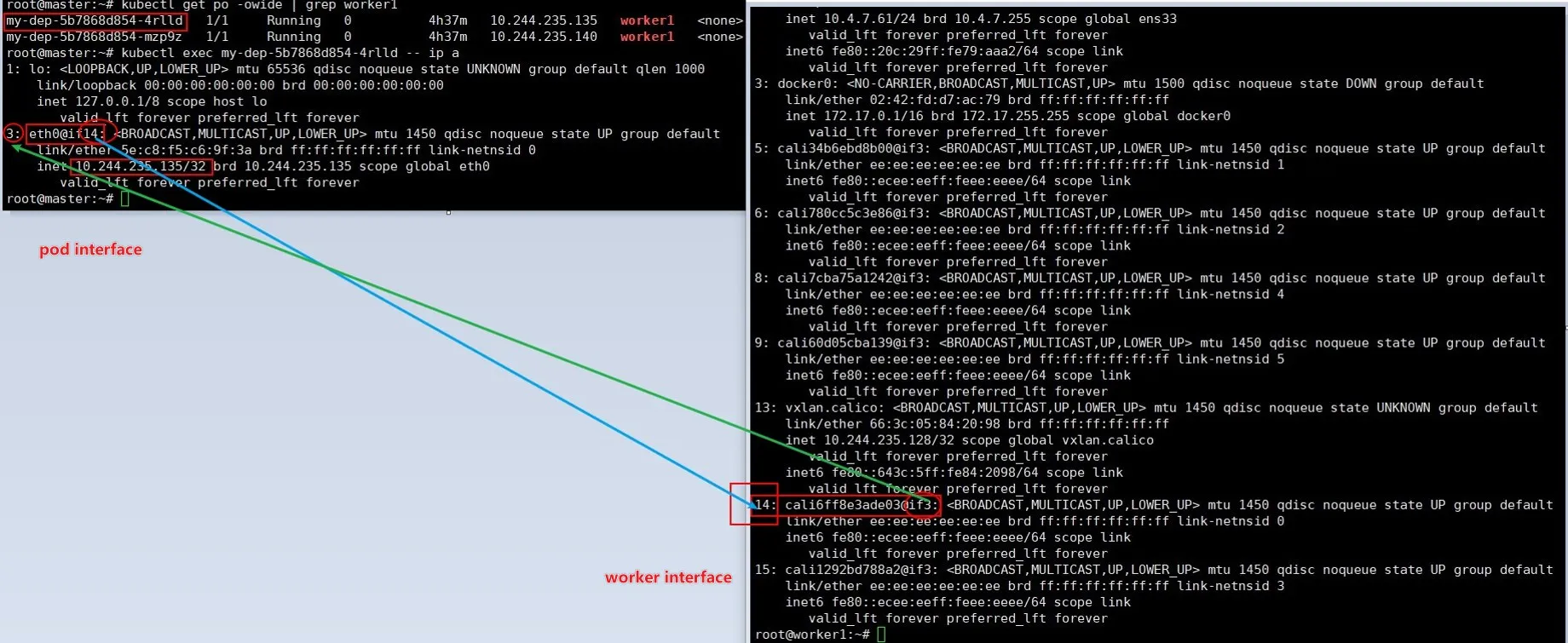

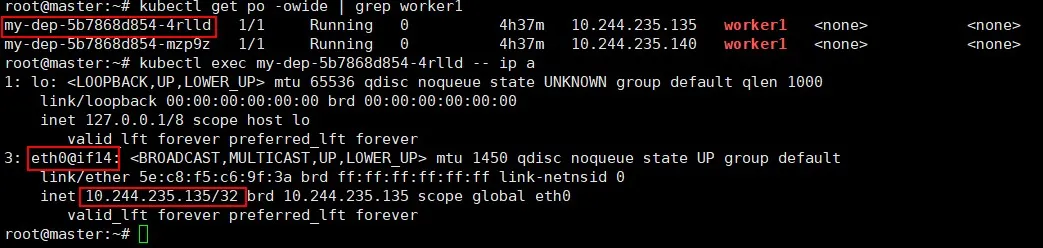

my-dep-5b7868d854-4rlld eth0@if14 10.244.235.135/32 -->对应worker1 上 14: cali6ff8e3ade03@if3 网卡
问题5
pod上为什么会有169.254.1.1 的默认路由？地址可达吗？

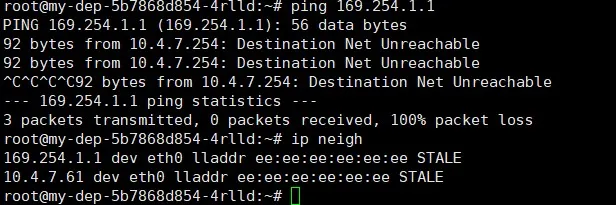

地址不可达。calico使用了proxy arp 技术，地址不是真实存在的。
问题6
相同worker之间的pod是如何通信的？

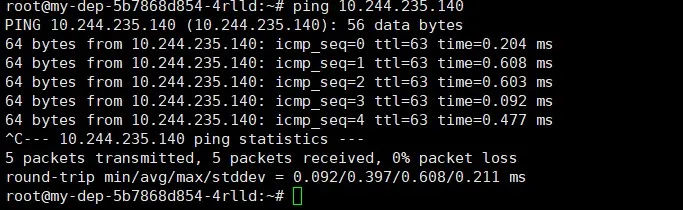

从10.244.235.135ping 10.244.235.140。

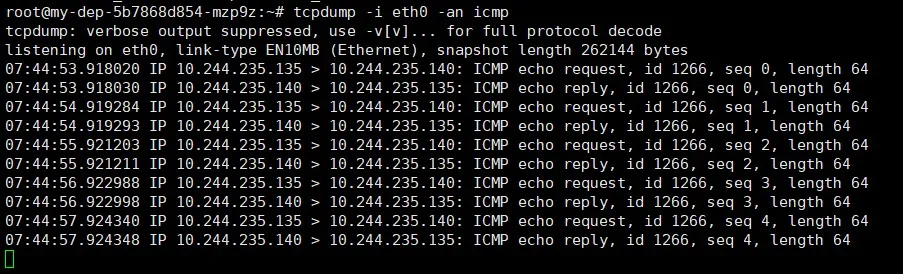

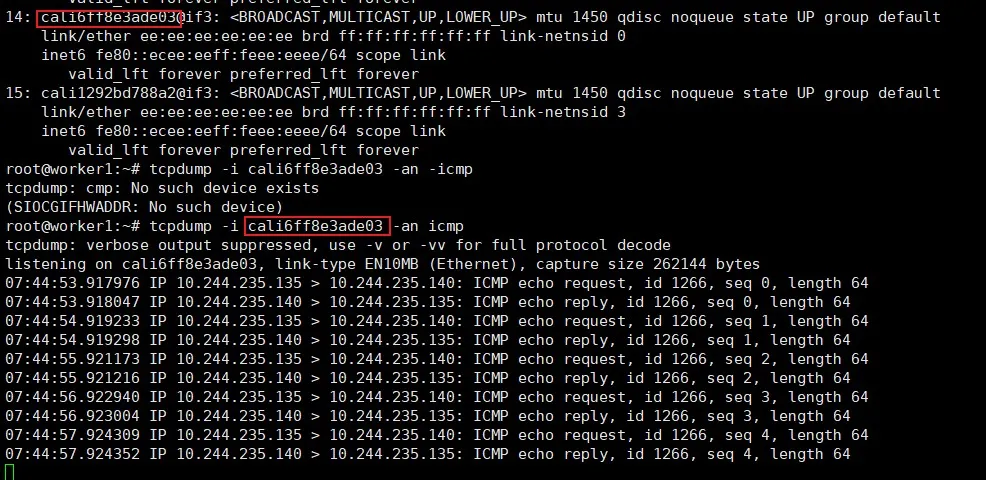

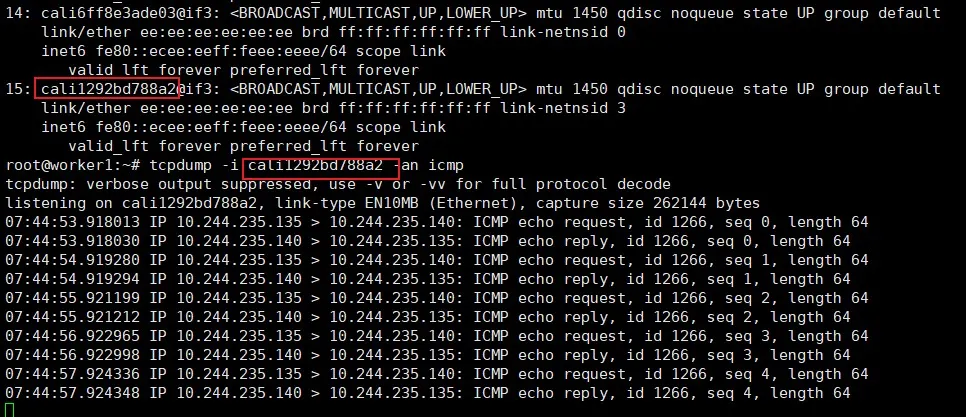

分别在②、③、④上抓包查看网络接口数据包发送接收状态。
网络路径：

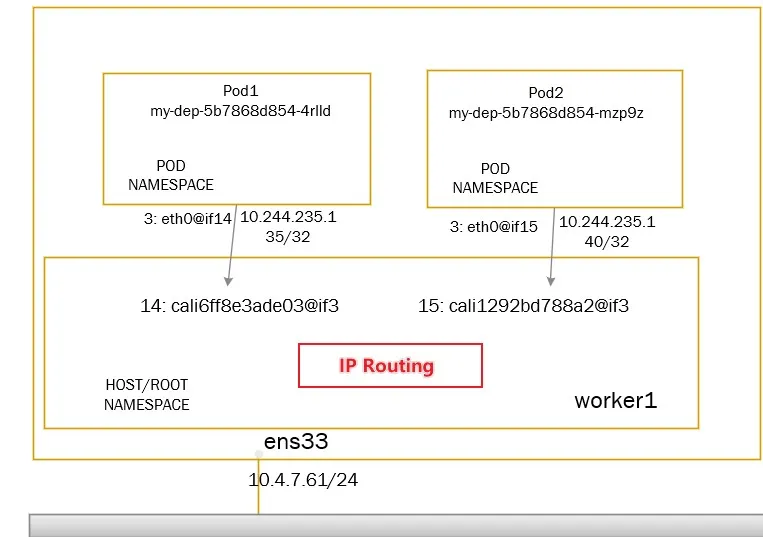

①4rlld(10.244.235.135)->②14: cali6ff8e3ade03@if3->③15: cali1292bd788a2@if3->④mzp9z(10.244.235.140)
问题7
不同worker之间的pod是如何通信的？
worker1 的pod1和worker2的pod3通信过程。跨子网使用vxlan进行通信。
从10.244.235.135ping 10.244.189.91。
网络路径：

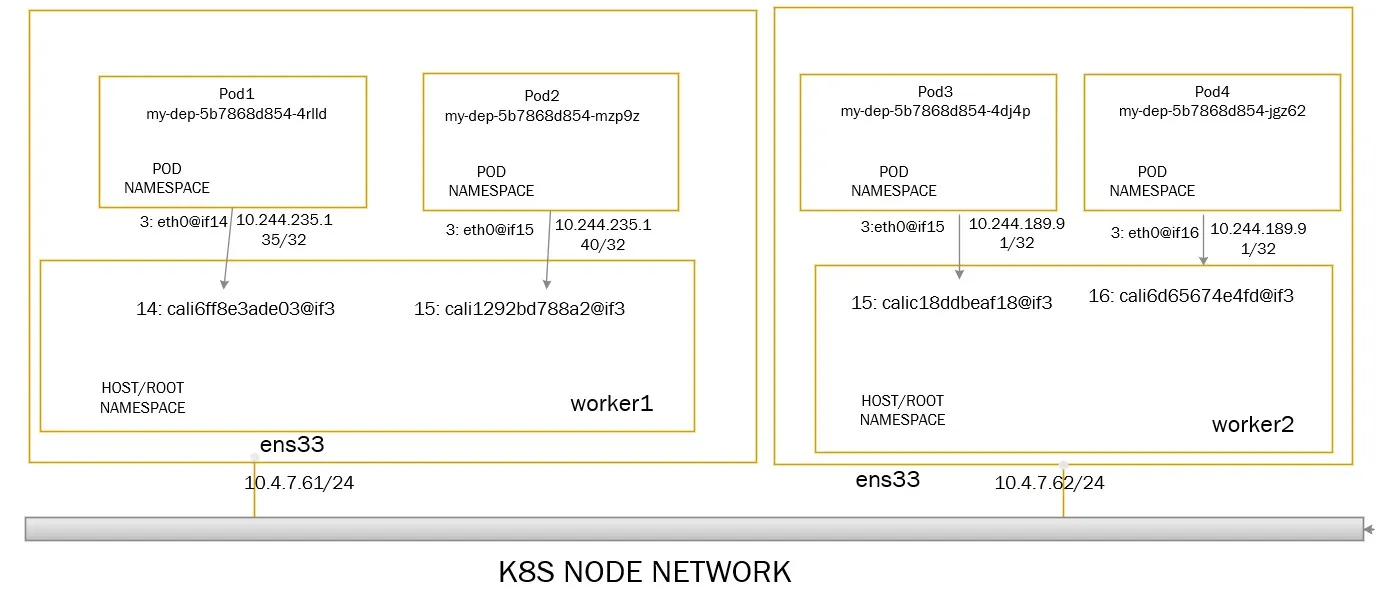

4rlld(10.244.235.135)->vxlan.calico(10.244.235.128)->14: cali6ff8e3ade03@if3->vxlan.calico(10.244.189.64)->15: calic18ddbeaf18@if3->4dj4p(10.244.189.91)
4rlld上的路由信息
根据路由信息，ping 10.244.189.91，会匹配到第一条。第一条路由的意思是：去往任何网段的数据包都发往网管169.254.1.1，然后从eth0网卡发送出去。
路由表中Flags标志的含义：
U up表示当前为启动状态
H host表示该路由为一个主机，多为达到数据包的路由
G Gateway 表示该路由是一个网关，如果没有说明目的地是直连的
D Dynamicaly 表示该路由是重定向报文修改
M 表示该路由已被重定向报文修改
worker1上路由信息

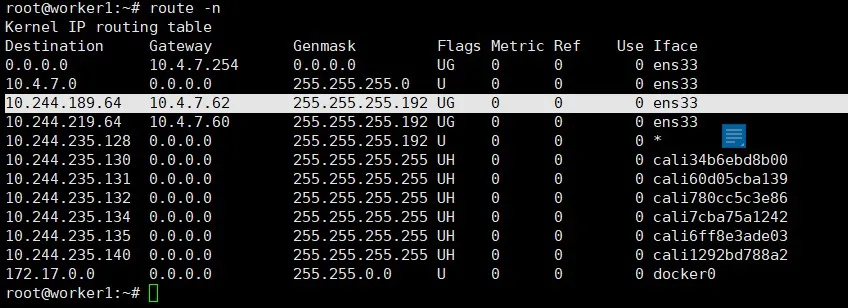

当ping包来到worker1节点上，会匹配到路由eth3。该路由的意思是：去往10.244.189.64/26的网段的数据包都发往网关10.4.7.62。因为pod1在7.61，pod3在7.62。所以数据包就通过设备eth3发往到worker2节点上。
worker2上路由信息

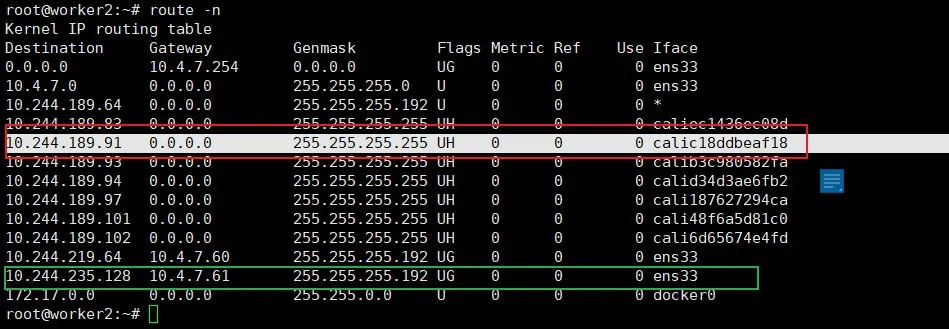

当worker2节点网卡收到数据包之后，发现发往的目的ip为10.244.189.91，于是匹配到红线的路由。该路由的意思是：10.244.189.91是本机直连设备，去往设备的数据包发往calic18ddbeaf18。
绿色框是回程路由。

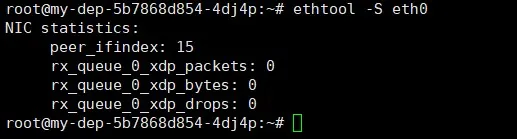

那么该设备是什么呢？这个设备就是veth pair的一端。在创建pod3时calico会给pod3创建一个veth pair设备。一端是pod3的网卡，另一端就是我们看到的calic18ddbeaf18。下面我们验证一下。在pod3中安装ethtool工具，然后使用ethtool -S eth0,查看veth pair另一端的设备号。
pod3 网卡另一端的设备好号是15，在worker2上查看编号为15的网络设备，可以发现该网络设备就是calic18ddbeaf18。
所以，worker2上的路由，发送calic18ddbeaf18的数据其实就是发送到pod3的网卡中。ping包的旅行到这里就到了目的地。

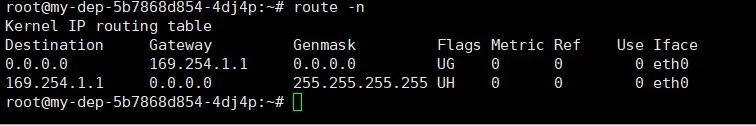

查看一下pod3中的路由信息，发现该路由信息和pod1中是一样的。
问题8
pod是如何访问互联网的？

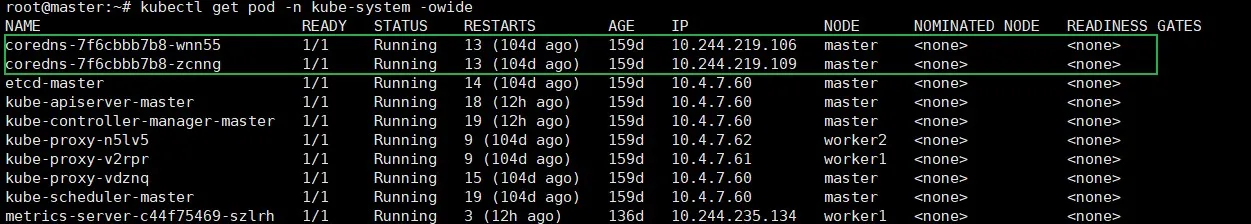

查看coredns

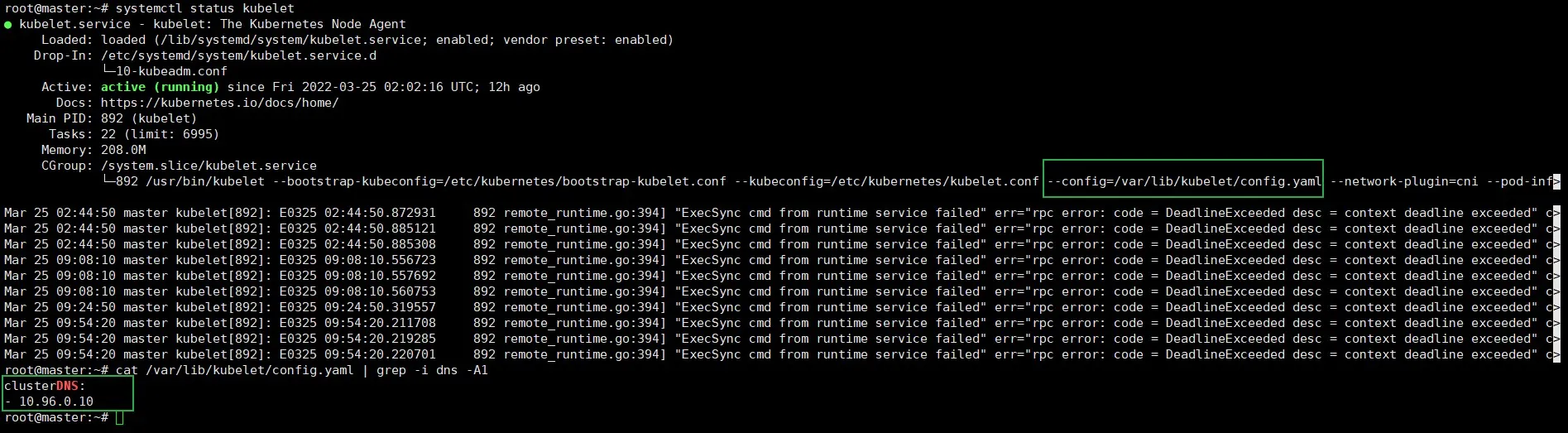

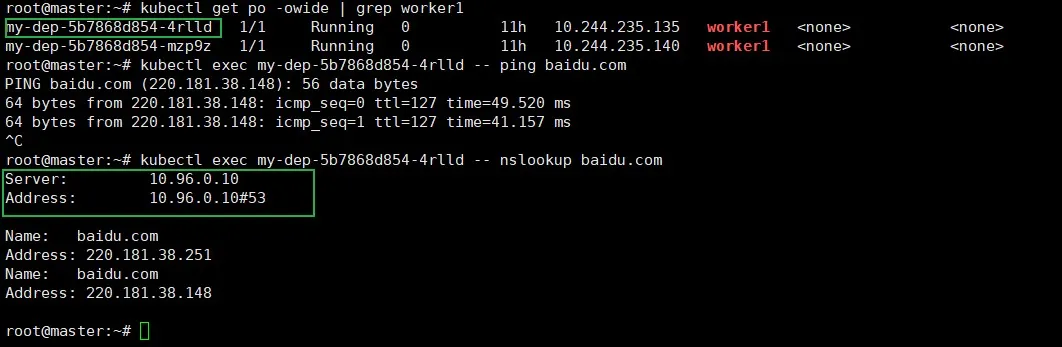

cluster dns由kubelet分配。

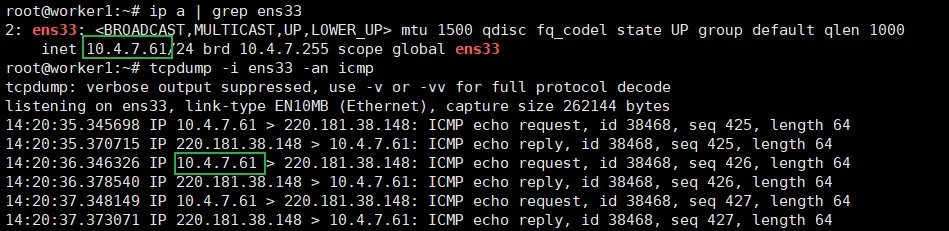

worker1节点收到pod1的ping请求后数据包从eth3网卡发往baidu.com
查看iptable转发规则

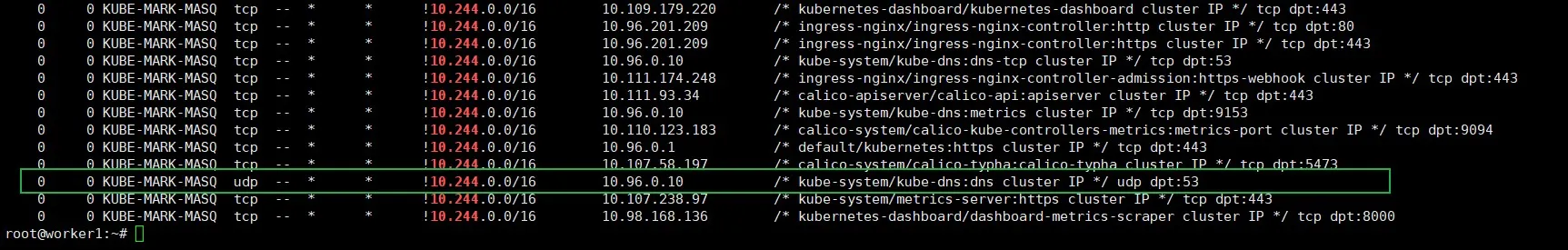

iptables -nvL -t nat
